Артикул

7700100123

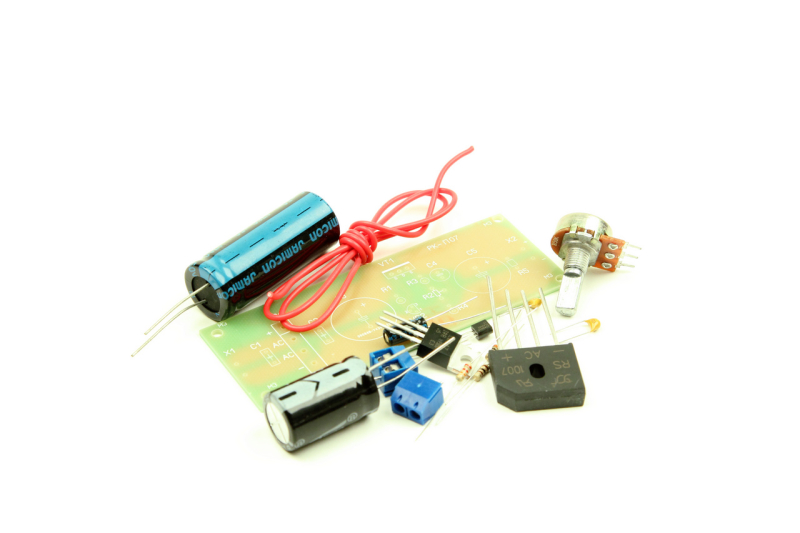

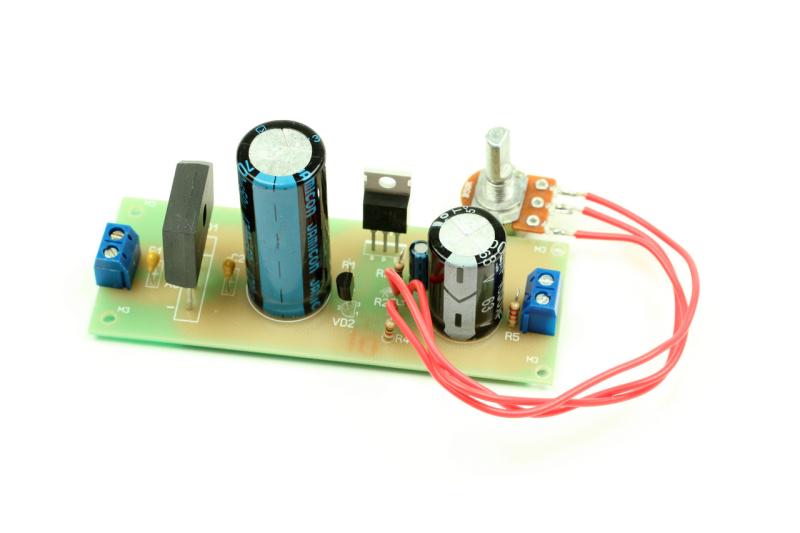

Из данного набора получится отличный блок питания - надежный, неприхотливый, с высоким коэффициентом стабилизации и большой нагрузочной способностью. Предназначен для питания радиолюбительских и иных конструкций, может использоваться в качестве лабораторного блока питания.

Данный блок питания построен по компенсационной схеме с применением интегрального стабилизатора, который управляет выходным повторителем на полевом транзисторе. Микросхема позволяет достичь высокостабильных параметров выходного напряжения.

Конденсаторы С1, С2, шунтирующие диагонали диодного моста подавляют импульсные высокочастотные помехи, которые могут проникать из бытовой сети через трансформатор. Конденсатор С3 сглаживает пульсации выпрямленного напряжения. Конденсаторы С4 и С5 предназначены для дополнительной фильтрации выходного напряжения в условиях повышенного тока нагрузки.

Подробнее: http://radiokotstruktor.ru/catalog/good/34
